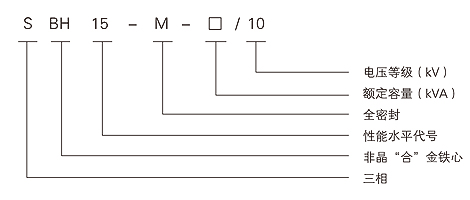

型號含義
概述及特性
適用于交流50Hz、額定工作電壓10kV及一下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。
鐵心
鐵心采用非晶合金金帶材卷繞而成，空載損耗僅為S9型配電電壓器的25%。
繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為方形帶圓角式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。
安全保護裝置
● 30~2000kVA變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。
油溫測量裝置
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度;
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變啊一起油不與空氣接觸，有效的防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不必定期進行油樣試驗。
工作條件
● 安裝高度：海拔不超過1000m；
● 環境溫度：-40℃~40℃
技術參數
